手机中竟然还有散热风扇,导热硅脂导热垫片也不少

  这次我们说手机--努比亚红魔3手机,只不过区别于其他手机,这款游戏手机不仅拥有强劲的配置,还有着更适合游戏操控外观设计以及更好的散热方案。为了获得更好的散热效果,该手机加入了高效能离心风扇。接下来我们就来看看它的表现

手机中竟然还有散热风扇

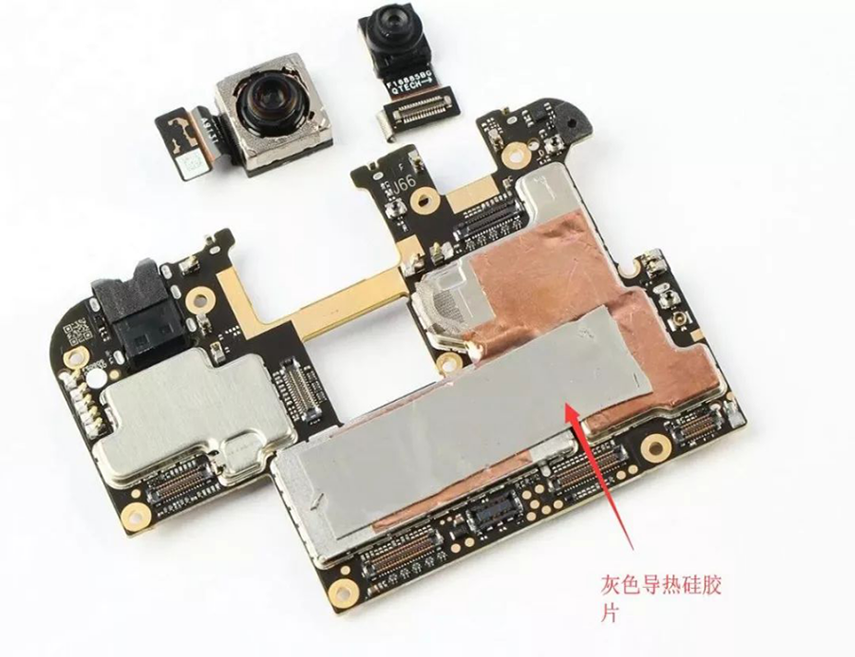

  打开手机金属后盖后可以看到,主板的屏蔽罩上贴有铜箔以及一条灰色的导热硅胶垫。下图。



手机中竟然还有散热风扇


  放大来看看,下图,导热硅胶垫的厚度极其的薄,大概0.2mm,热阻大大降低,当然这也是手机结构决定的:



手机中竟然还有散热风扇

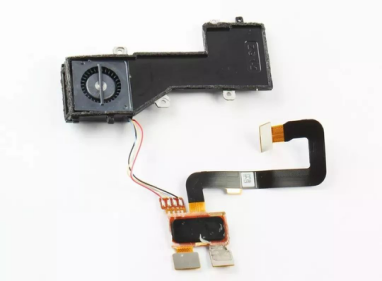

  后盖上配有散热风扇,下图,在手机内加入高效能离心风扇可谓是红魔 3 游戏手机的更大亮点。努比亚将这个散热扇设计在主板附近,散热扇采用螺丝 + 泡棉胶作为固定物料,散热扇的整体造型就像是笔记本散热扇的缩小版,导风槽与散热扇之间有一定间隙,这个设计是为了方便气流流通。



手机中竟然还有散热风扇

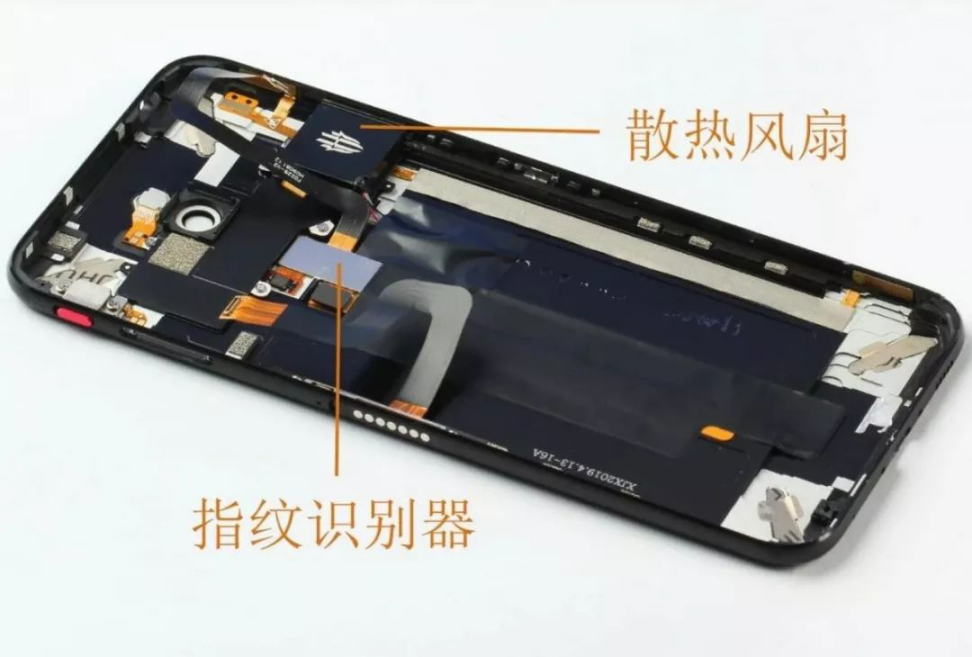

  散热扇只要手机内部达到一定值或开启游戏时,散热扇就会自动运行。(下图)



手机中竟然还有散热风扇


  散热扇的位置刚好位于主板处理器 + 内存芯片的模块上,而模块旁主板还裁去了一小部分空间,如此一来,这个区域就有更多的空间去保持气流流通,从而获得更好的散热效果。

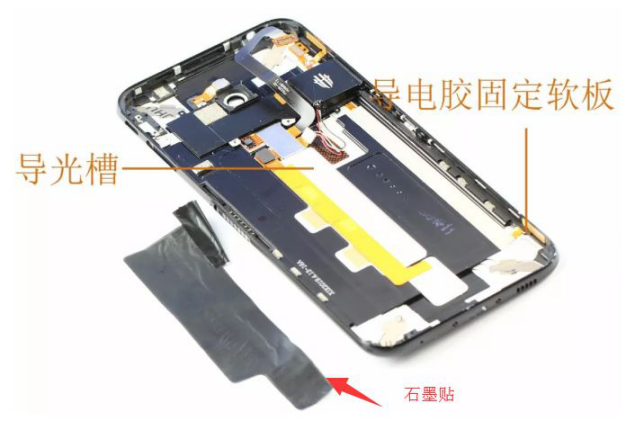

  对于游戏手机来说,灯效是必备的。在拆卸散热扇以及指纹识别模块之后,便可将后盖上的石墨贴,石墨贴下“藏”着红魔3 炫彩灯效的灯带,说明灯带也是一发热量的来源。(下图)



手机中竟然还有散热风扇

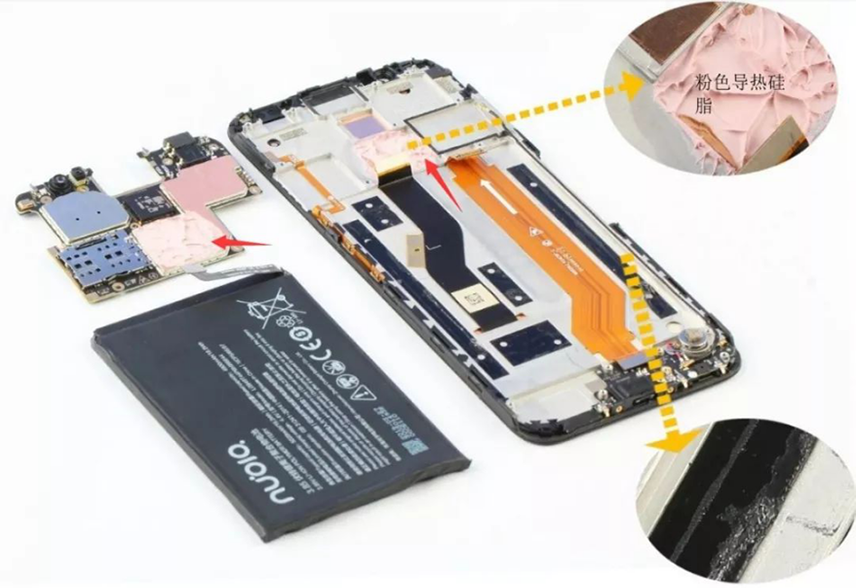

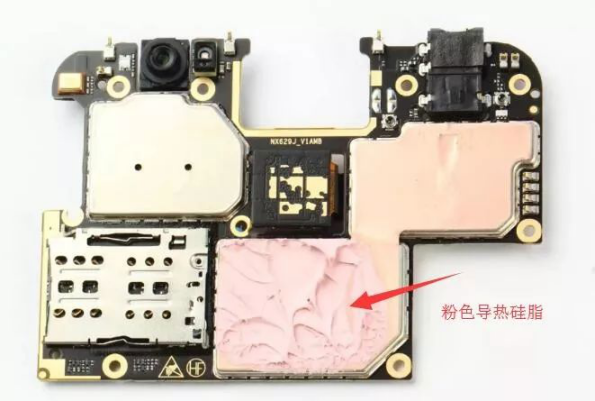

  回到手机的主要部分,主板贴近中框支撑板一侧涂有一层较厚的导热硅脂,看来厂家比较任性,竟然放了那么多的导热硅脂,不过这样给导热造成一定的压力。在这方面魅族16h做的就很好,导热硅脂的量刚好够,涂层薄,热阻低。



手机中竟然还有散热风扇


  正面来看看,导热硅脂涂覆在主板正面处理器位置屏蔽罩上。(下图)



手机中竟然还有散热风扇


  上诉是手机核心部位的热设计。下面看看屏幕处得热管理

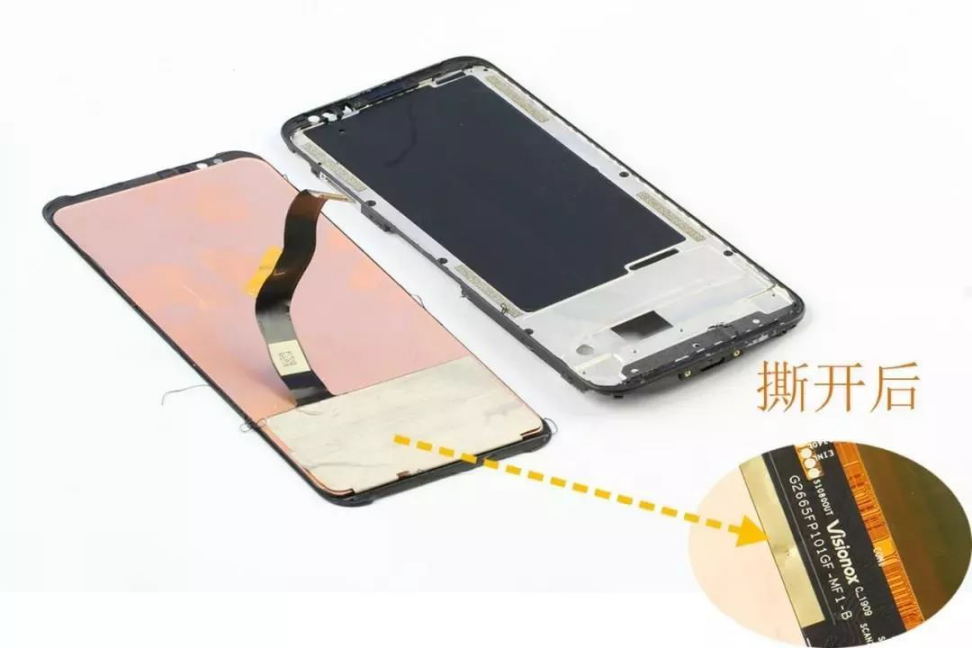

  屏幕与中框通过黑色热熔胶固定,分离后可以看到屏幕背面贴有很大面积的铜箔。(下图)



手机中竟然还有散热风扇

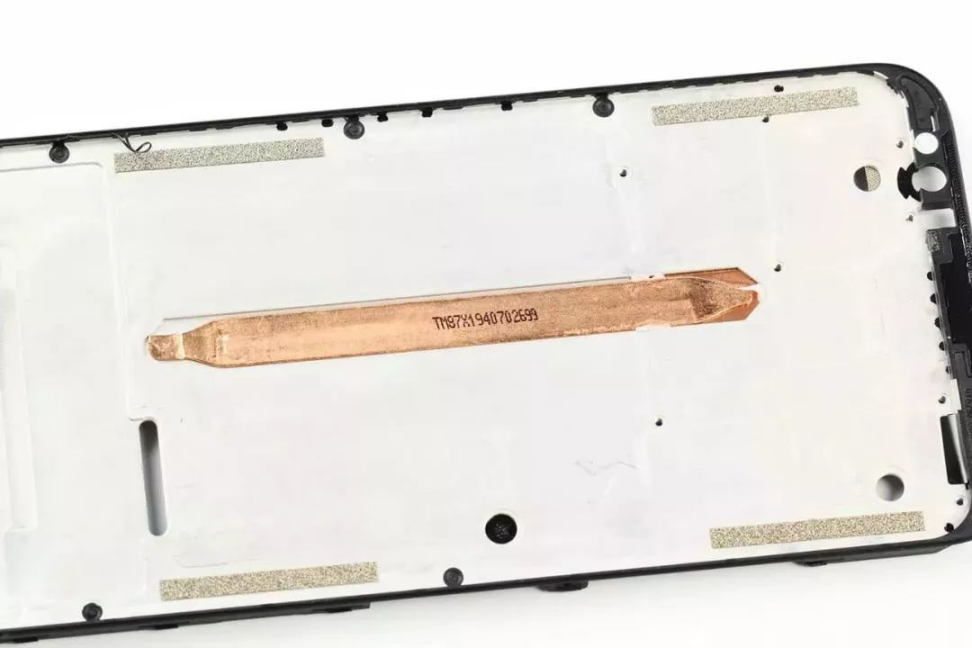

  此外,中框靠近屏幕一侧也可谓是“暗藏玄机”。撕开上面的石墨片之后可以发现,内支撑板上还藏着一根液冷散热铜管。



手机中竟然还有散热风扇


  和大多数旗舰一样,红魔 3 游戏手机的整体设计都遵从着紧密而不杂乱的设计原则。而对比起其他游戏手机,红魔3 游戏手机首创加入散热扇帮助散热的设计不禁让人觉得,它正带领着游戏手机往当年 DIY 游戏硬件的配备方向靠拢。
